Incision Series 3 Light Kit

Kit d'éclairage LED INCISION SERIES THREE

Conçu spécifiquement pour les modèles VS4-10 Phoenix et VS4-10 Origin Classic, ainsi que pour leurs garde-boues avant moulés (garde-boues avant et arrière inclus pour l'Origin Classic).

Caractéristiques :

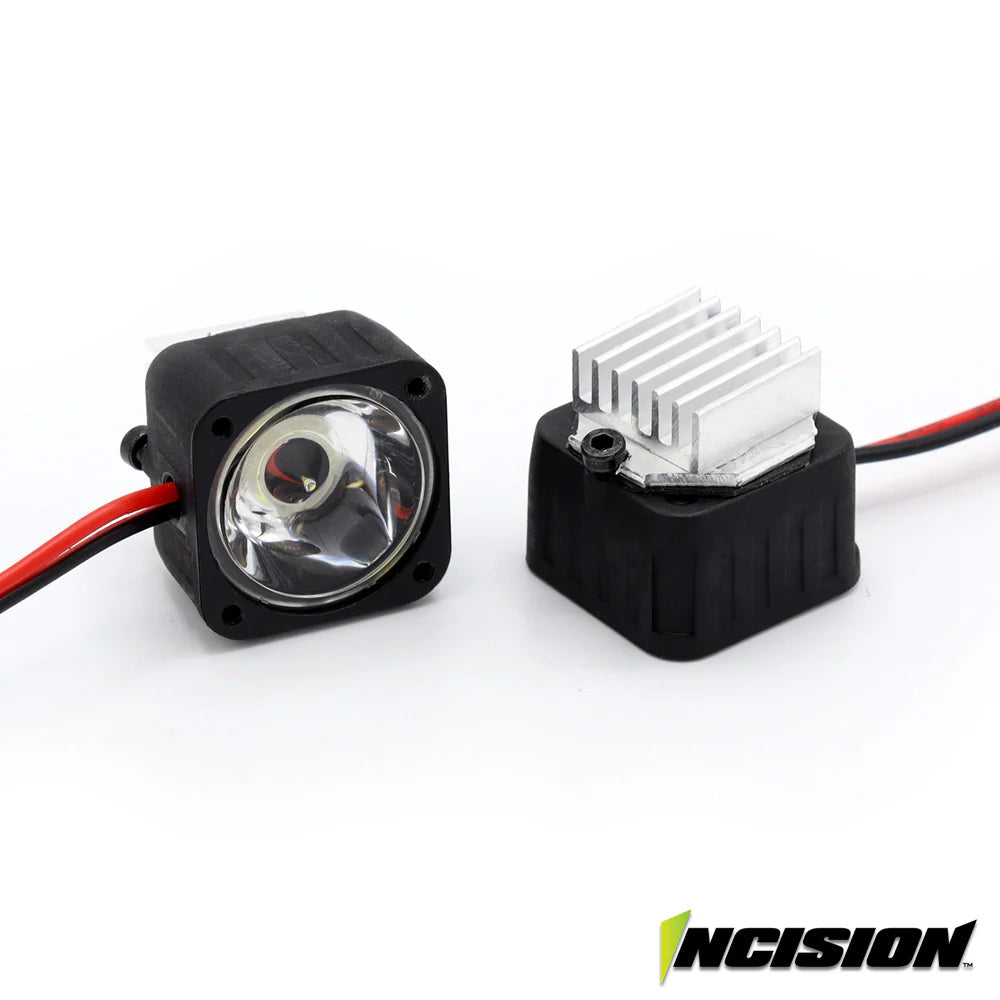

Boîtiers de phares avant moulés avec LED haute puissance et dissipateur thermique
Feux arrière à LED rouges
Éclairage de bas de caisse à LED blanches pour garde-boues avant et arrière
Contrôleur d'éclairage LED
Fonction marche/arrêt manuelle
Commande marche/arrêt supplémentaire via le canal auxiliaire du récepteur

Alimentation des phares par prise d'équilibrage LiPo 2-3S sur le contrôleur d'éclairage
Alimentation des phares à LED rouges et commande auxiliaire via la prise RX

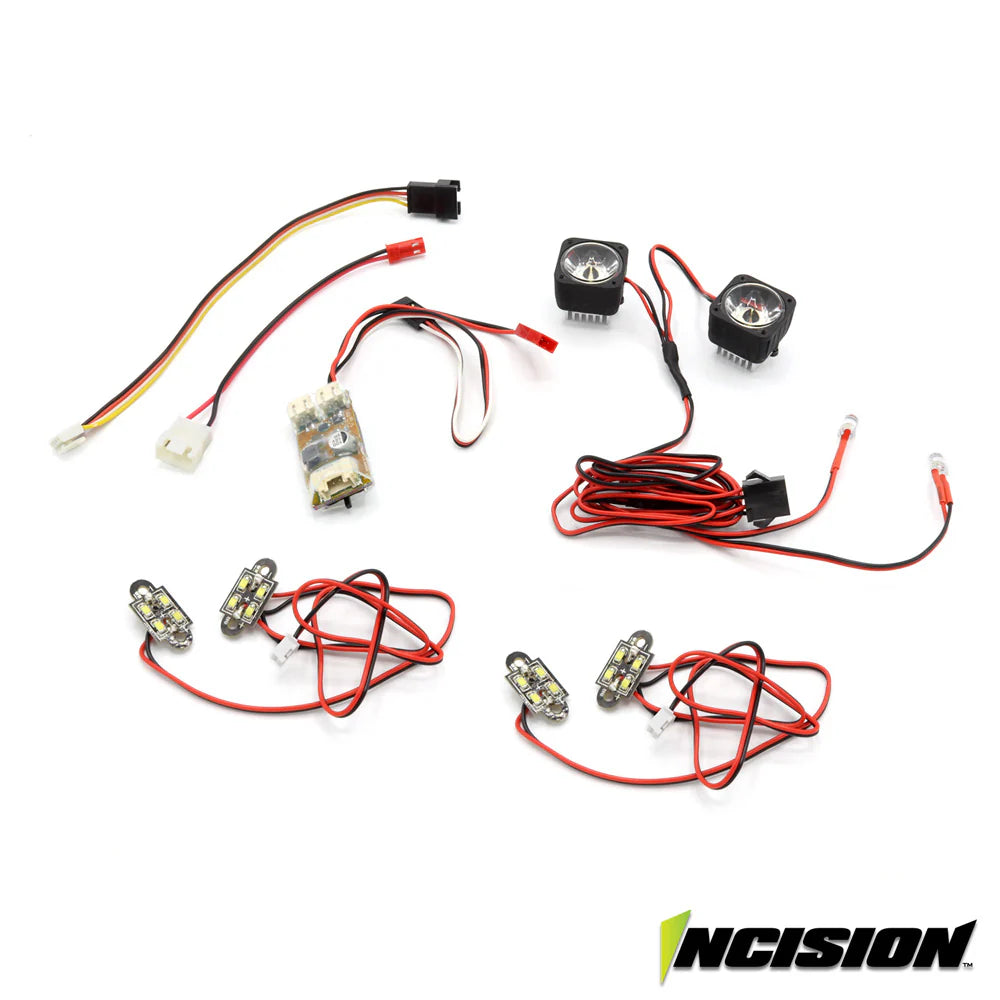

Contenu de l'emballage :

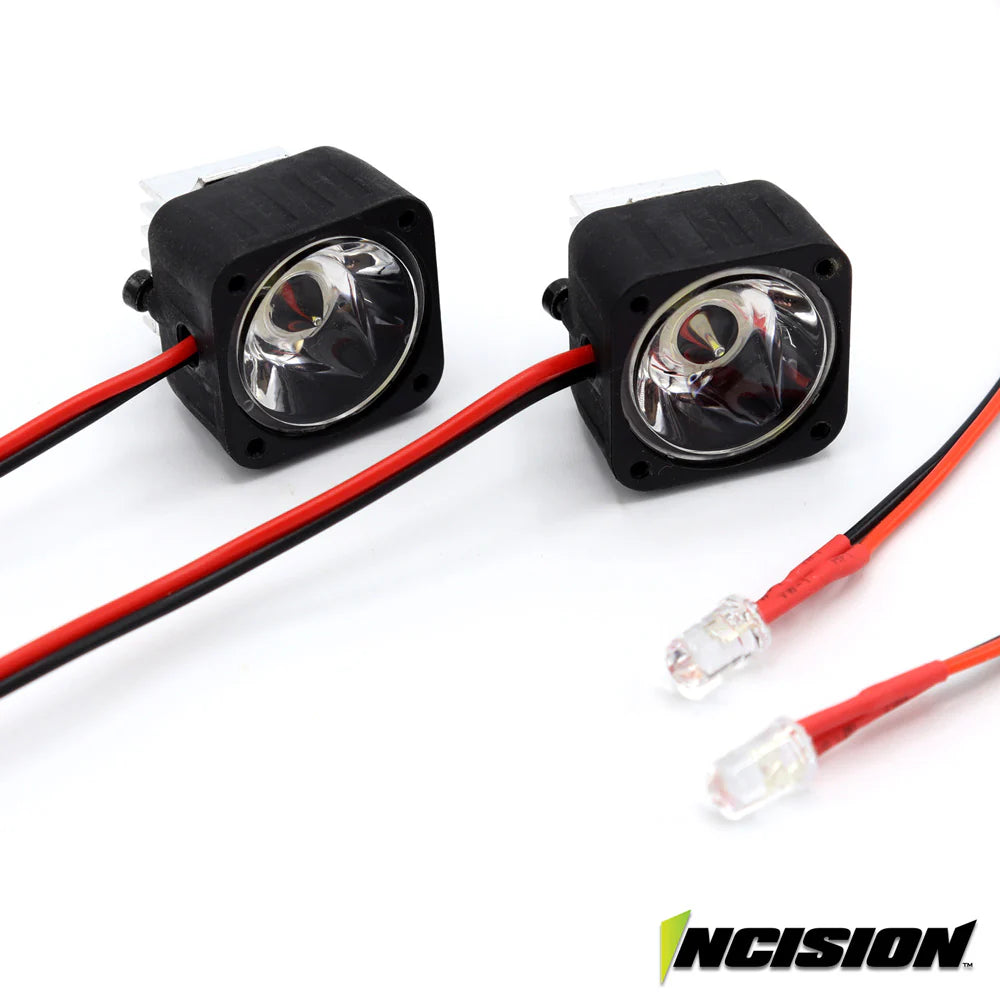

2 boîtiers de phares avant à LED moulés avec dissipateur thermique Compatibilité directe avec la calandre Phoenix
2 feux arrière à LED rouges de 5 mm
4 feux de bas de caisse à LED pour les ailes intérieures moulées (4 sur Origin, 2 sur Phoenix)
1 contrôleur LED avec connecteurs d'alimentation

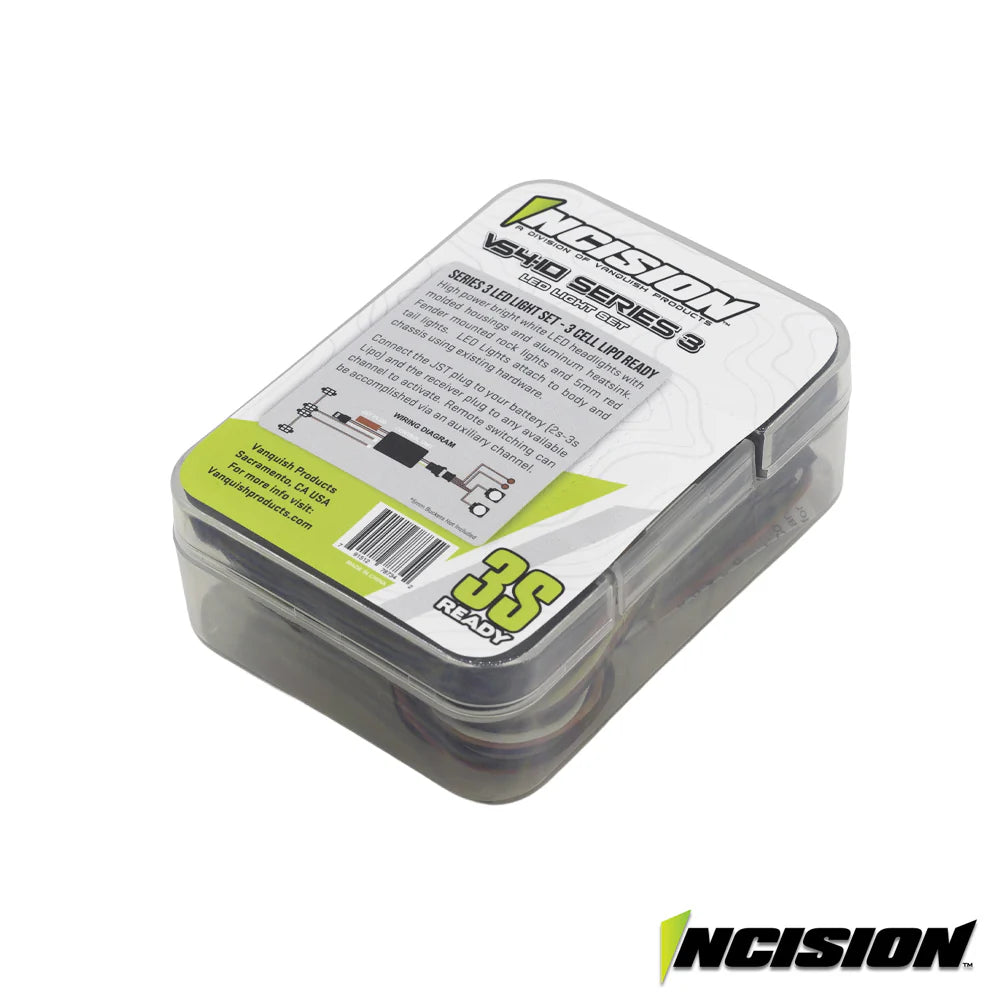

Boîte de rangement incluse

Compatible avec les carrosseries VS4-10 Phoenix et Origin

Instructions d'installation

Retirez les supports de phares d'origine de la carrosserie. Fixez l'ensemble d'éclairage fourni à la carrosserie à l'aide de la visserie 1-64 existante. Les feux arrière à LED rouges se montent dans les logements de LED arrière d'origine VS4-10. Installez le contrôleur d'éclairage sur le châssis et connectez les feux LED montés sur la carrosserie à l'aide du connecteur 4 broches. Installez les feux de bas de caisse sur les ailes intérieures à l'aide de la visserie et des supports fournis dans les kits VS4-10.

Connectez les connecteurs des LED au contrôleur d'éclairage. Connectez le contrôleur d'éclairage à une batterie LiPo 2S ou 3S pour alimenter les phares. Connectez le contrôleur d'éclairage au récepteur pour alimenter les LED rouges. Pour une fonctionnalité optimale, utilisez un canal auxiliaire libre sur le récepteur. Programmez le canal auxiliaire de l'émetteur sur 2 positions (Marche/Arrêt) avec les butées
réglées au maximum pour chaque position.

L'interrupteur à 3 positions situé sur le contrôleur d'éclairage LED permet de sélectionner le mode

(Arrêt / Contrôle marche/arrêt du canal auxiliaire / Marche). Pour contrôler la fonction LED via l'émetteur,

assurez-vous que l'interrupteur à 3 positions du contrôleur d'éclairage LED est en position centrale.

Remarque : Vous trouverez également une référence visuelle dans les instructions du kit Origin Classic.

Conseils d'installation :

Fixez le contrôleur LED et les feux de bas de caisse au châssis.

Connectez et acheminez les câbles des feux LED des phares et des feux arrière sous la carrosserie.

Utilisez la prise de connexion noire à 4 broches pour faciliter le retrait de la carrosserie.

Utilisez la prise d'équilibrage et la connexion JST pour l'alimentation et la connexion RX au châssis pour faciliter le retrait.

Remarque : L'alimentation JST alimente les phares et les feux de bas de caisse. La connexion RX Aux alimente les feux arrière. Les deux sources d'alimentation doivent être connectées pour un fonctionnement optimal.
