Incision Series 2 Light Kit

ENSEMBLE DE DEUX FEUX À LED DE LA SÉRIE INCISION

Conçu spécifiquement pour le Phoenix VS4-10 et ses garde-boue avant moulés inclus.

Caractéristiques :

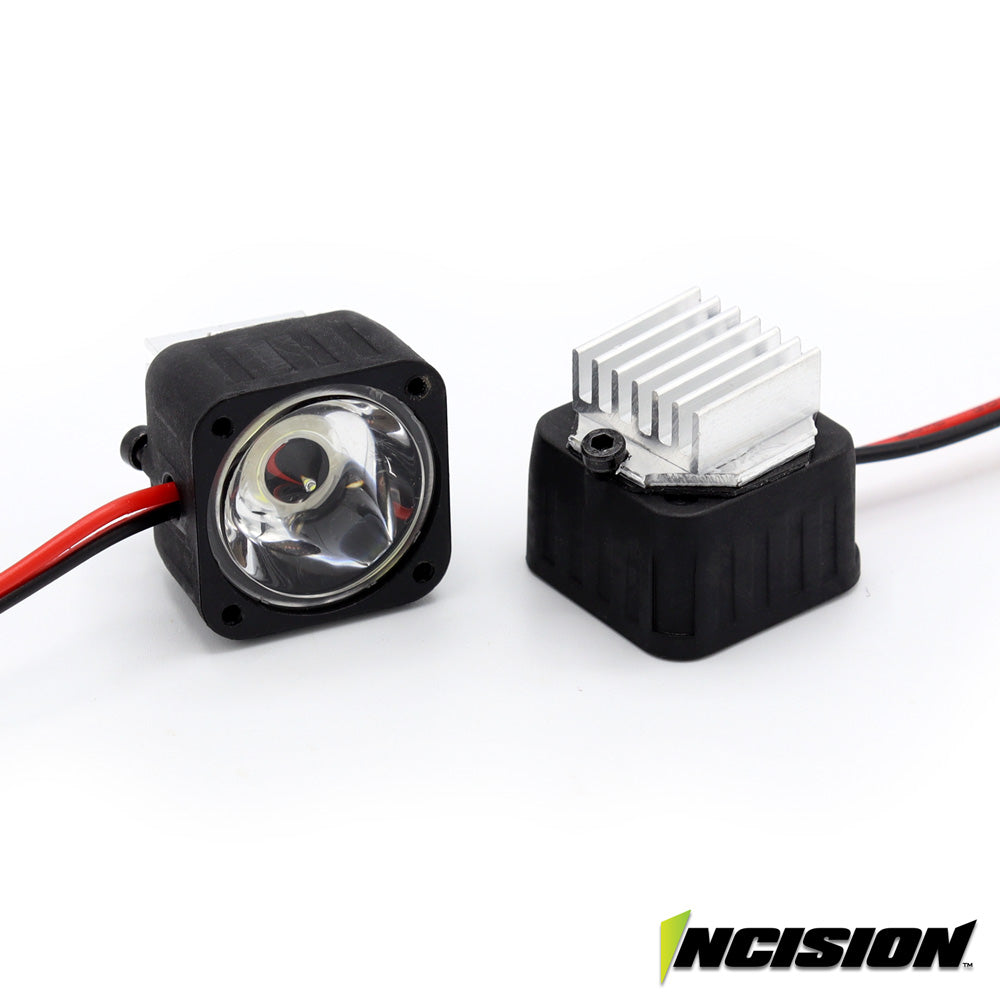

Boîtiers de feux avant moulés avec LED haute puissance et dissipateur thermique
Feux arrière à LED rouges
Feux de garde-boue intérieurs à LED blancs
Contrôleur de feux à LED
Fonction marche/arrêt manuelle
Contrôle marche/arrêt supplémentaire à partir du canal du récepteur auxiliaire.
Phares alimentés par une prise d'équilibrage lipo 2-3S sur le contrôleur de feux
Contrôle auxiliaire et phares à LED rouges alimentés par une prise RX

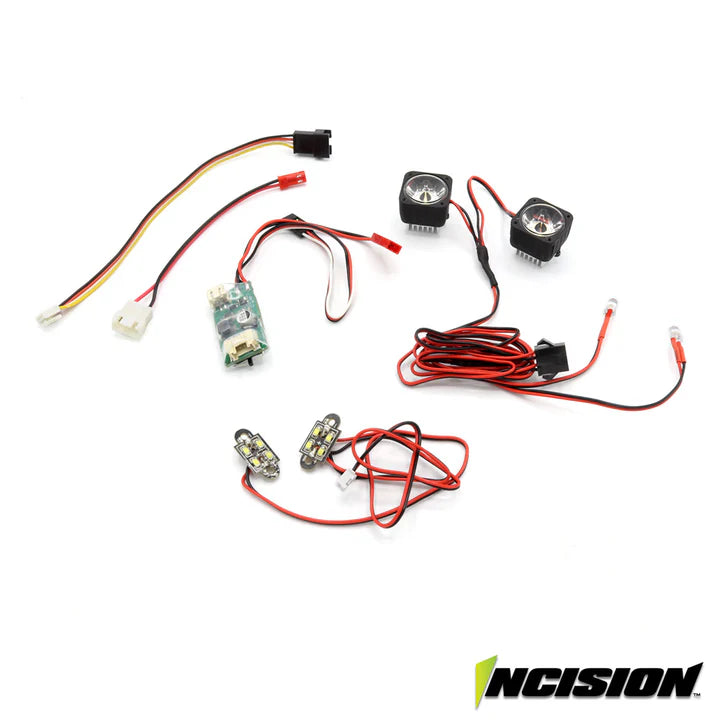

Le forfait comprend :

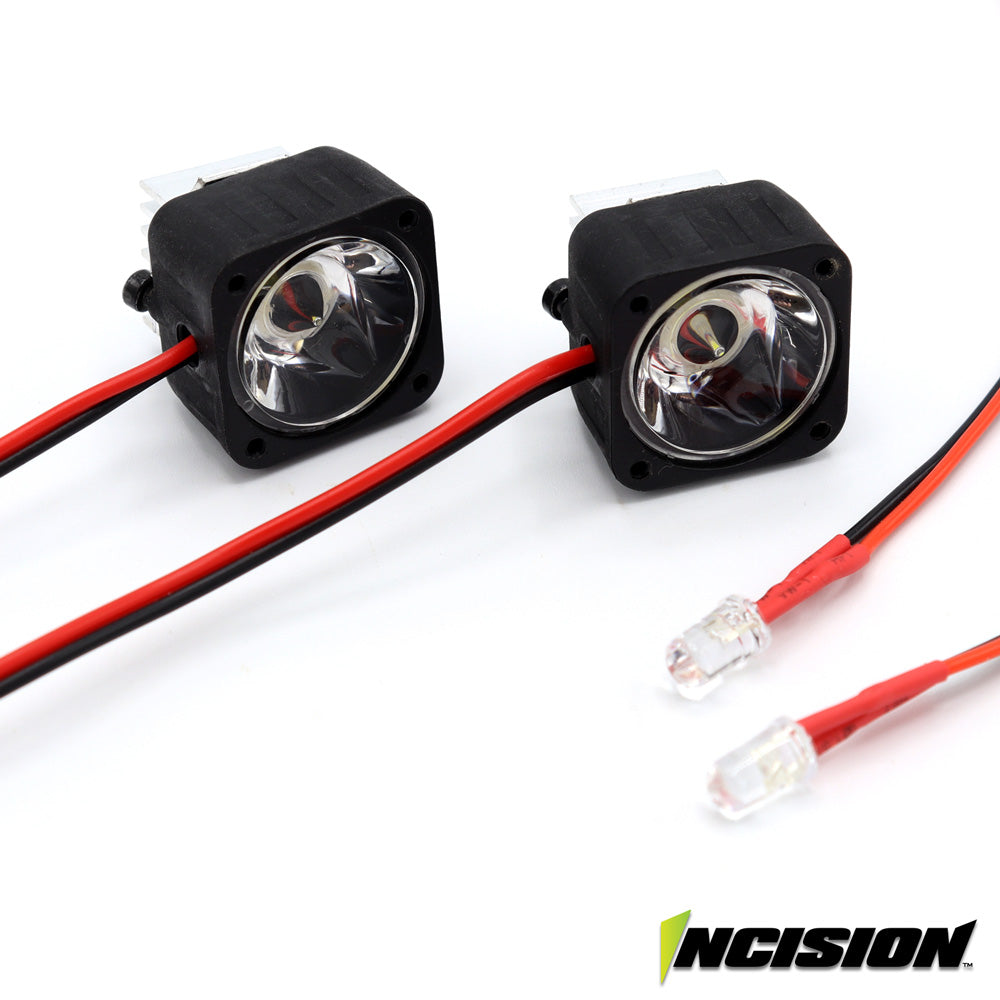

X2 boîtiers de phares avant à LED moulés avec dissipateur thermique. Montage direct / modèle de boulon avec la calandre de carrosserie Phoenix
X2 feux arrière à LED rouges de 5 mm
X2 feux de roche à LED PCB à utiliser avec les garde-boue intérieurs moulés étroits VPS10180 (châssis Phoenix VS4-10)
X1 contrôleur LED avec prises d'alimentation requises

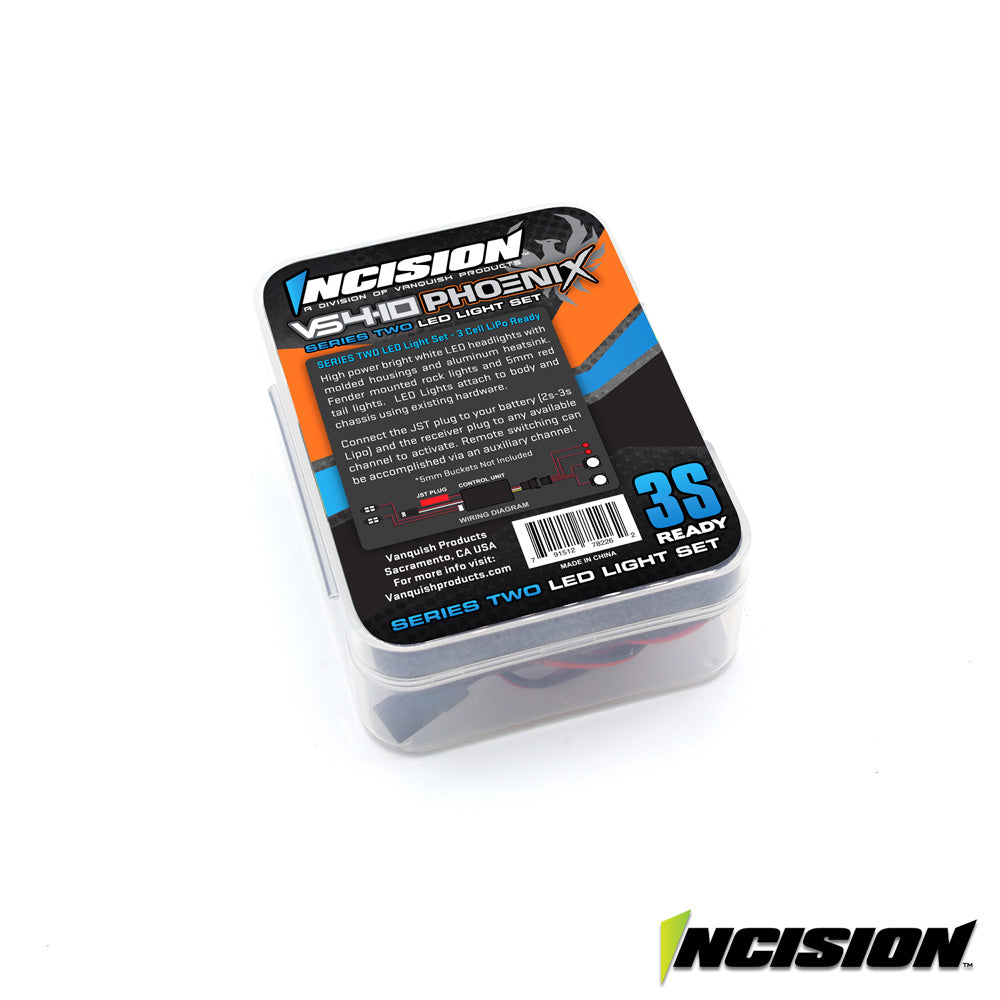

Et une boîte de pièces astucieuse

Instructions d'installation pour VS4-10 Phoenix :

Retirez les godets d'éclairage d'origine de la calandre VS4-10. Montez l'ensemble d'éclairage inclus sur la carrosserie avec le matériel 1-64 existant. Les feux arrière à LED rouges se montent dans les boîtiers LED arrière VS4-10 d'origine.
Retirez le capuchon d'éclairage d'origine, placez les LED PCB en place, remettez le capuchon.
Connectez les fiches LED au contrôleur d'éclairage. Connectez le contrôleur d'éclairage à une batterie Lipo 2s ou 3s pour la source d'alimentation des phares. Connectez le contrôleur d'éclairage au récepteur pour alimenter les LED rouges, pour une fonctionnalité complète, utilisez un canal auxiliaire ouvert dans le récepteur. Programmez le canal auxiliaire sur l'émetteur pour 2 positions (marche/arrêt) avec des points de terminaison réglés au maximum pour chaque position.
L'interrupteur à 3 positions situé sur le contrôleur d'éclairage LED sélectionne le mode (Off / Aux CH on/off control / ON). Pour contrôler la fonction LED via l'émetteur, assurez-vous que l'interrupteur à 3 positions du contrôleur d'éclairage LED est en position médiane.

Conseils d'installation :

Fixez le contrôleur LED et les feux de route au châssis.
Connectez et acheminez les fils des feux de route et des feux arrière LED vers le dessous de la carrosserie.
Utilisez une fiche de connexion noire à 4 broches pour un retrait facile de la carrosserie.
Utilisez la fiche d'équilibrage et la connexion JST pour la source d'alimentation et la connexion RX au châssis pour un retrait facile.

Remarque : la source d'alimentation JST alimente les phares et les feux de route. RX Aux alimente les feux arrière. Les deux sources d'alimentation doivent être connectées pour une fonctionnalité complète.
